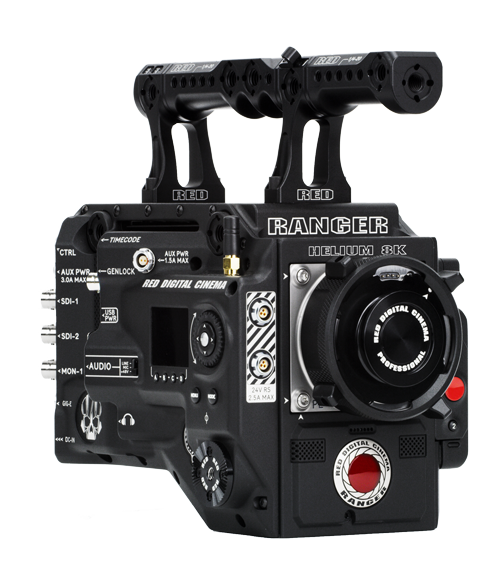

一体化摄影机系统
无论您选的是哪一款很棒的感光器，RED RANGER摄影系统都能提供同样紧凑而标准化的摄影机机身，重量约为7.5磅（取决于选的是V-Lock还是Gold Mount）。完整的RANGER包含全套输入/输出端，可满足耗电较大的影棚拍摄配置，风扇大且运行安静，温度管理更为高效。
-
-
-
-

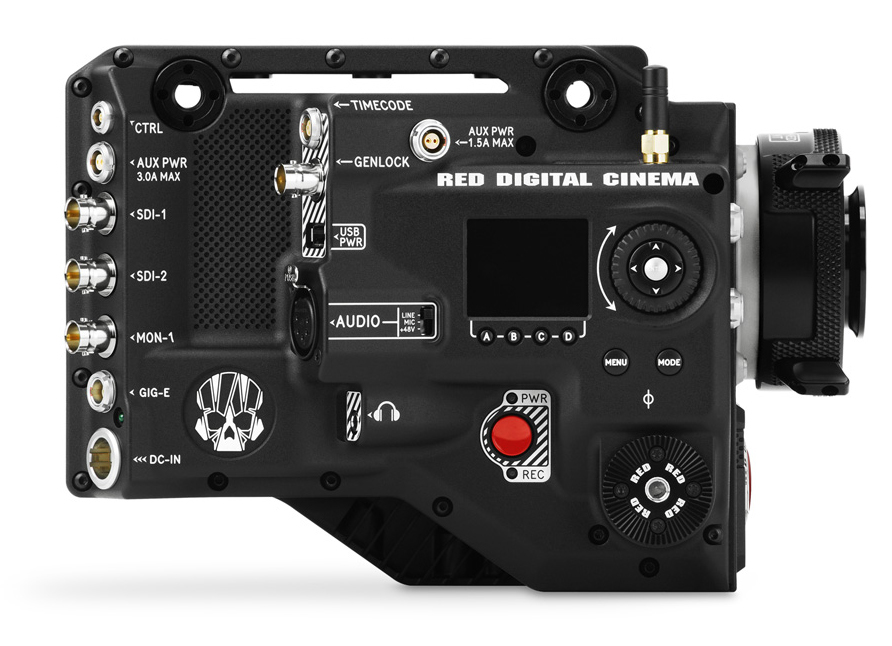

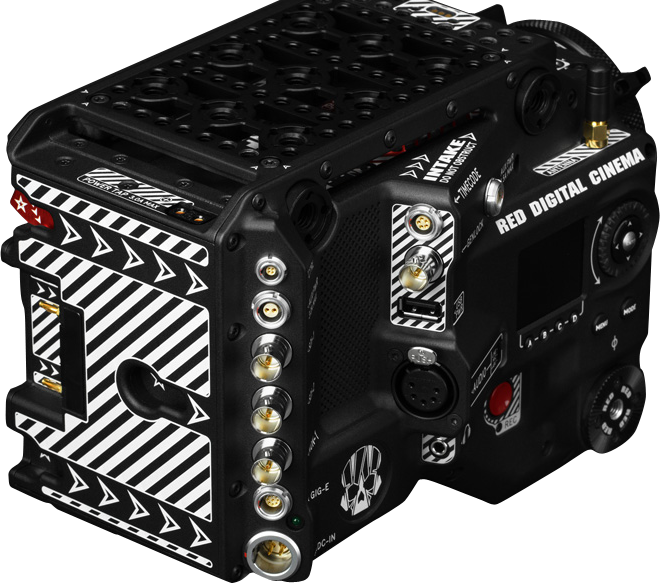

RANGER 特征:
‣ Integrated I/O's
‣ 三个SDI输出（两个镜像输出和一个独立输出）
‣ 支持宽输入电压(11.5-32V)
‣ 24V 和 12V 电源输出（每档两个输出端口）
‣ 12V P-Tap 端口
‣ 集成式5针XLR立体声音频输入（line/mic/+48V 可选）
‣ Genlock（同步锁向）、Timecode（时码）、USB和CTRL（控制）
‣ 带垫片校准的PL卡口
‣ 大直径风扇提供更高效的温度管理
‣ 支持V-Lock或Gold Mount电池
-
选择RANGER的感光器

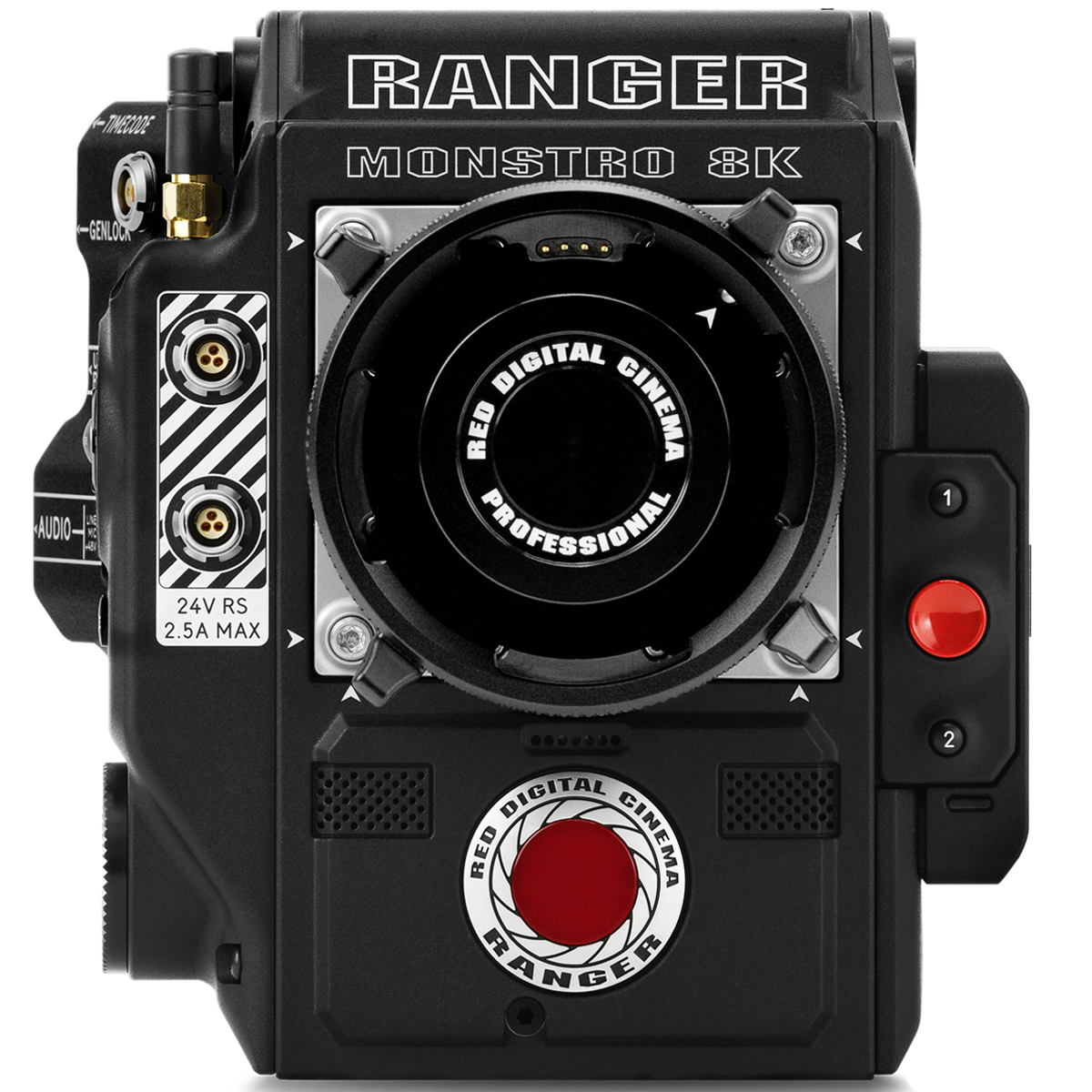

MONSTRO 8K VV
3540万像素CMOS
40.96 mm x 21.60 mm 有效像素(对角线46.31 mm)
在8K FF (8192 × 4320) 时为 60 fps
在 8K 2.4:1 (8192 × 3456) 时为 75 fps

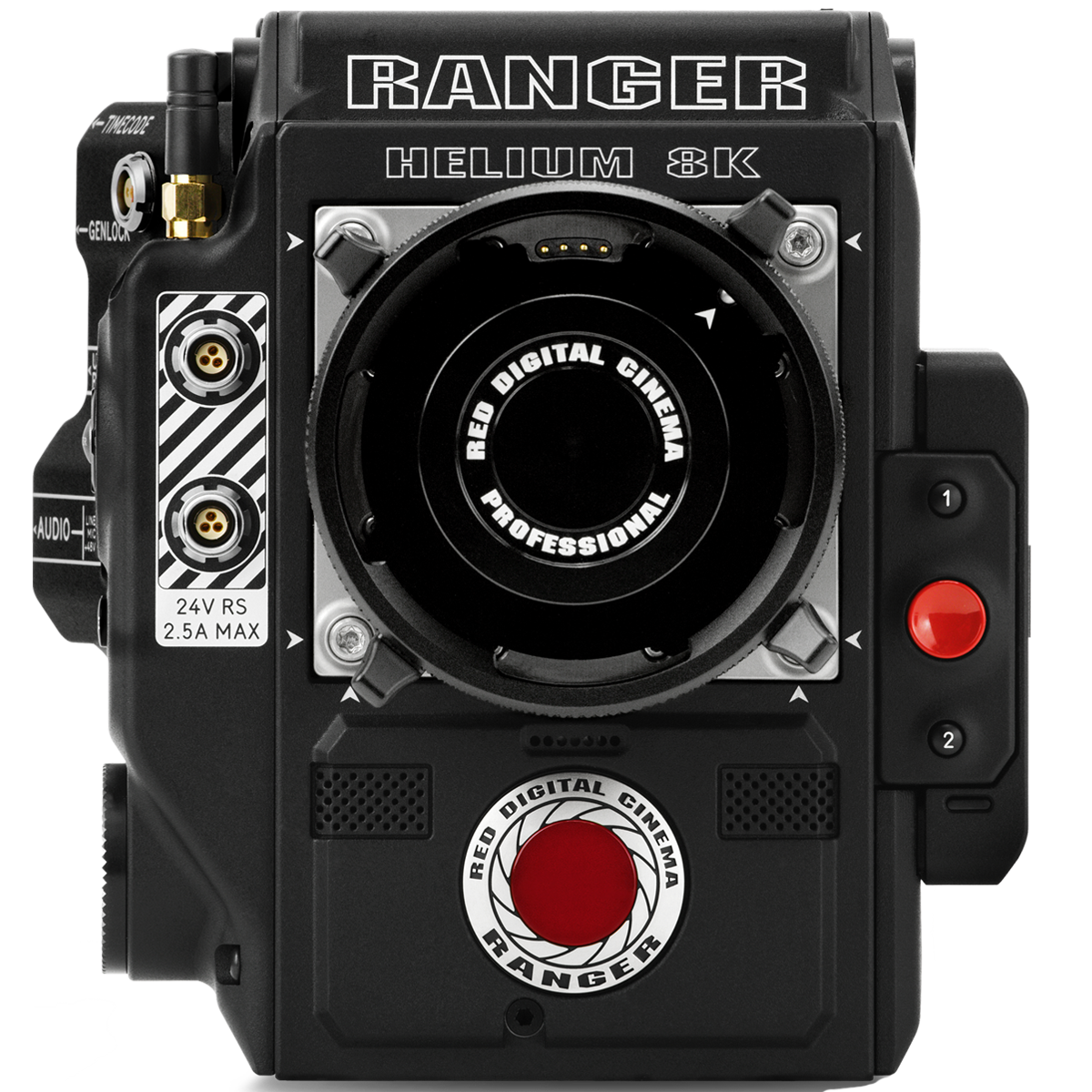

HELIUM 8K S35
3540万像素CMOS
29.90 mm x 15.77 mm 有效像素(对角线33.80 mm)
在8K FF (8192 × 4320) 时为 60 fps
在 8K 2.4:1 (8192 × 3456) 时为 75 fps

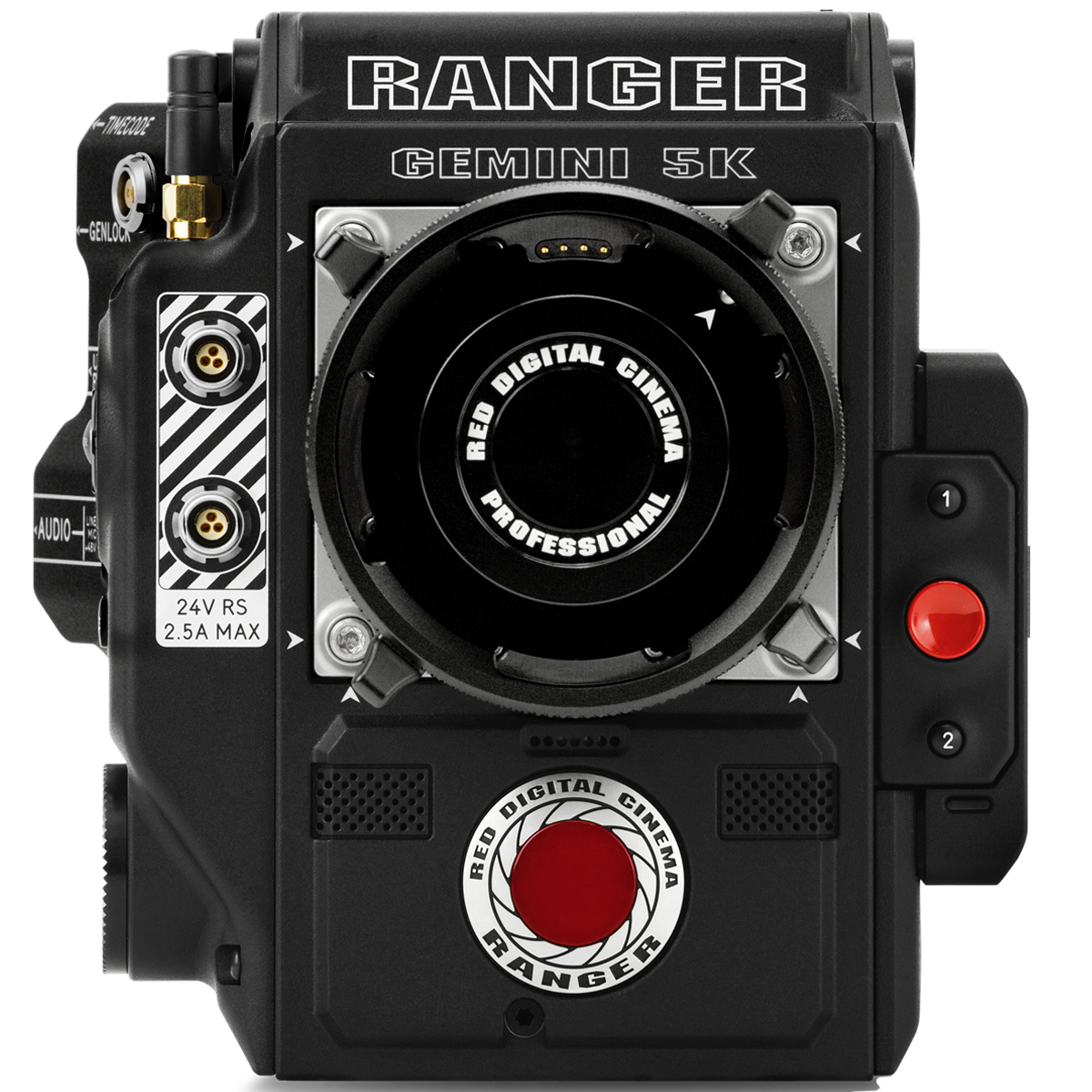

GEMINI 5K S35
1540万像素双感光度模式CMOS
30.72 mm x 18 mm (对角线35.61 mm)
在5K FF (5120 × 2700) 时为 96 fps
在 5K 全高 1.7:1 (5120 × 3000) 时为 75 fps
技术规格
| 感光器类型 | MONSTRO 3540万像素CMOS |
|---|---|
| 有效像素 | 8192 × 4320 |
| 感光器尺寸 | 40.96 mm x 21.60 mm（对角线：46.31 mm） |
| 动态范围 | 17+档 |
| 最大数据速率 | 使用 RED 迷你存储卡 (480GB 和 960GB) 时最高 300 MB/s 使用 RED 迷你存储卡 (120GB 和 240GB) 时最高 225 MB/s |
| 最大帧速率 | 在8K FF (8192 x 4320) 时为 60 fps，在8K 2.4:1 (8192 x 3456)时 为 75 fps 在7K FF (7168 x 3780) 时为 60 fps，在7K 2.4:1 (7168 x 3024) 时为 75 fps 在6K FF (6144 x 3240) 时为 75 fps，在6K 2.4:1 (6144 x 2592) 时为 100 fps 在5K FF (5120 x 2700) 时为 96 fps，在5K 2.4:1 (5120 x 2160) 时为 120 fps 在4K FF (4096 x 2160) 时为 120 fps，在4K 2.4:1 (4096 x 1728) 时为 150 fps 在3K FF (3072 x 1620) 时为 150 fps，在3K 2.4:1 (3072 x 1296) 时为 200 fps 在2K FF (2048 x 1080) 时为 240 fps，在2K 2.4:1 (2048 x 864) 时为 300 fps |
| 回放帧速率(项目时基） | 23.98, 24, 25, 29.97, 47.95, 48, 50, 59.94, 60 fps, 所有分辨率 |
| REDCODE 设置 范围从 2:1 到 22:1 | 5:1 REDCODE 支持 8K FF (8192 x 4320)，速率达 24 fps 12:1 REDCODE 支持 8K FF (8192 x 4320)，速率达 60 fps 2:1 REDCODE 支持 4K FF (4096 x 2160)，速率达 24 fps 3:1 REDCODE 支持 4K FF(4096 x 2160)，速率达 60 fps |
| REDCODE RAW 采集格式 | 8K FF (8192 x 4320)、2:1、2.4:1、16:9、14:9、8:9、3:2、6:5、4:1、8:1 和 Ana 2x、1.3x、1.25x 7K FF (7168 x 3780)、2:1、2.4:1、16:9、8:9、6:5、4:1、8:1 和 Ana 2x、1.3x 6K FF(6144 x 3240)、2:1、2.4:1、16:9、8:9、3:2、4:3、6:5、4:1、8:1 和 Ana 2x、1.3x、1.25x 5K FF (5120 x 2700)、2:1、2.4:1、16:9、8:9、6:5、4:1、8:1 和 Ana 2x、1.3x 4K FF (4096 x 2160)、2:1、2.4:1、16:9、8:9、3:2、4:3、5:4、6:5、4:1、8:1、1:1 和 Ana 2x、1.3x 3K FF (3072 x 1620)、2:1、2.4:1、16:9、3:2、4:3、5:4、6:5、4:1、8:1 和 Ana 2x、1.3x 2K FF (2048 x 1080)、2:1、2.4:1、16:9、3:2、4:3、5:4、6:5、4:1、8:1 和 Ana 2x、1.3x |
| APPLE PRORES 格式 | ProRes 422 HQ、ProRes 422 和 ProRes 422 LT 为 4K (4096 × 2160)，高达 29.97 fps ProRes 4444 XQ 和 ProRes 4444 为 2K (2048 × 1080)，高达 120 fps ProRes 422 HQ、ProRes 422 和 ProRes 422 LT 为 2K (2048 × 1080)，高达 120 fps |
| AVID 编解码器 | DNxHR HQX为 4K (4096 × 2160) 12位 高达 29.97 fps DNxHR HQ, SQ 和 LB 为 4K (4096 × 2160) 8位高达29.97 fps DNxHR 444 为2K (2048 × 1080) 12位 高达120 fps DNxHD 444 和 HQX (1920 × 1080) 10位 高达120 fps DNxHD HQ, SQ 和 LB(1920 × 1080) 8位 高达 120 fps |
| 构造材质 | 铝合金 |
| 重量 | 3.31 公斤 (含集成侧卡槽，PL卡口及Gold Mount电池) 3.40公斤 (含集成侧卡槽，PL卡口及V-Lock电池) |
| 工作温度 | 0°C to 40°C (32°F to 104°F) |
| 储存温度 | –20°C to 50°C (–4°F to 122°F) |
| 相对湿度 | 0% to 85% 非冷凝状态 |
| 色彩管理 | 支持 33×33×33、32×32×32、26×26×26 和 17×17×17 3D LUT 配有 DSMC2 扩展器模块的 3D LUT 输出（数量可调） 用户可编程整形器 1D LUT 四面体插值，16 位处理 |
| 音频 | 集成双通道数字立体声麦克风，未压缩，24 位 48 kHz 配有 DSMC2 扩展器模块的 2 个附加通道（可选），未压缩，24 位 48 kHz |
| 远程控制 | 集成式 R.C.P. WiFi 天线 DSMC2 扩展器模块支持以太网、RS232 和 GPI 触发器 |
| 监视器输出 | DSMC2 扩展器模块支持 3G-SDI (HD-SDI) 和 HDMI 1080p RGB 或 4:2:2，720p RGB 或 4:2:2 480p RGB 或 4:2:2（仅限 HDMI） SMPTE 时间码，HANC 元数据，24 位 48 kHz 音频 |
| 监视器选项 | DSMC2 RED 4.7'' 触控液晶屏、DSMC2 RED 7.0" 触控液晶屏 和 DSMC2 RED 电子取景器（OLED）（无线连接) RED 9.0" 触控液晶屏、RED 7.0"触控液晶屏、RED 5.0" 触控液晶屏、RED 7" 专业版触控液晶屏、BOMB 电子取景器（OLED）和 BOMB 电子取景器（LCOS），兼容 DSMC2 LEMO 适配器 A 和 LCD/EVF 电线。 |
| REDCINE-X PRO传输格式 | 4K：DPX、TIFF、OpenEXR（.RED 格式，通过 RRebcode 插件） 2K：DPX、TIFF、OpenEXR（.RED 格式，通过 RRebcode 插件） 1080p RGB 4:2:2，720p 4:2:2：QuickTime、JPEG、AVID、AAF、MXF 1080p 4:2:0，720p 4:2:0：H.264、.MP4 |
| 视频编辑软件 兼容性 | Adobe Premiere Pro, AVID Media Composer, DaVinci Resolve, Edius Pro, Final Cut Pro, Vegas Pro |
| *技术规格反映了当前和预计的信息。一切都可以改变。 | |
| 感光器类型 | HELIUM 3540 万像素 CMOS |
|---|---|
| 有效像素 | 8192 x 4320 |
| 传感器尺寸 | 29.90 mm x 15.77 mm（对角线：33.80 mm) |
| 动态范围 | 16.5+档 |
| 最大数据速率 | 使用 RED 迷你存储卡 (480GB 和 960GB) 时最高 300 MB/s 使用 RED 迷你存储卡(120GB 和 240GB) 时最高 225 MB/s |
| 最大帧速率 | 在8K FF (8192 x 4320) 时为 60 fps，8K 2.4:1 (8192 x 3456) 为 75 fps 在7K FF (7168 x 3780) 时为 60 fps，7K 2.4:1 (7168 x 3024) 为 75 fps 在6K FF (6144 x 3240) 时为 75 fps，6K 2.4:1 (6144 x 2592) 为 100 fps 在5K FF (5120 x 2700) 时为 96 fps，5K 2.4:1 (5120 x 2160) 为 120 fps 在4K FF (4096 x 2160) 时为 120 fps，4K 2.4:1 (4096 x 1728) 为 150 fps 在3K FF (3072 x 1620) 时为 150 fps，3K 2.4:1 (3072 x 1296) 为 200 fps 在2K FF (2048 x 1080) 时为 240 fps，2K 2.4:1 (2048 x 864) 为 300 fps |
| 回放帧速率（项目时基） | 23.98, 24, 25, 29.97, 47.95, 48, 50, 59.94, 60 fps, 所有分辨率 |
| REDCODE 设置 范围从 2:1 到 22:1 | 5:1 REDCODE 支持 8K FF (8192 x 4320)，速率达 24 fps 12:1 REDCODE 支持 8K FF (8192 x 4320)，速率达 60 fps 2:1 REDCODE 支持 4K FF (4096 x 2160)，速率达 24 fps 3:1 REDCODE 支持 4K FF (4096 x 2160)，速率达 60 fps |
| REDCODE RAW 采集格式 | 8K FF (8192 x 4320)、2:1、2.4:1、16:9、14:9、8:9、3:2、6:5、4:1、8:1 和 Ana 2x、1.3x、1.25x 7K FF (7168 x 3780)、2:1、2.4:1、16:9、8:9、6:5、4:1、8:1 和 Ana 2x、1.3x 6K FF(6144 x 3240)、2:1、2.4:1、16:9、8:9、3:2、4:3、6:5、4:1、8:1 和 Ana 2x、1.3x、1.25x 5K FF (5120 x 2700)、2:1、2.4:1、16:9、8:9、6:5、4:1、8:1 和 Ana 2x、1.3x 4K FF (4096 x 2160)、2:1、2.4:1、16:9、8:9、3:2、4:3、5:4、6:5、4:1、8:1、1:1 和 Ana 2x、1.3x 3K FF (3072 x 1620)、2:1、2.4:1、16:9、3:2、4:3、5:4、6:5、4:1、8:1 和 Ana 2x、1.3x 2K FF (2048 x 1080)、2:1、2.4:1、16:9、3:2、4:3、5:4、6:5、4:1、8:1 和 Ana 2x、1.3x |
| APPLE PRORES 格式 | ProRes 422 HQ、ProRes 422 和 ProRes 422 LT 为 4K (4096 × 2160)，高达 29.97 fps ProRes 4444 XQ 和 ProRes 4444 为 2K (2048 × 1080)，高达 120 fps ProRes 422 HQ、ProRes 422 和 ProRes 422 LT 为 2K (2048 × 1080)，高达 120 fps |
| AVID 编解码器 | DNxHR HQX 为 4K (4096 × 2160) 12 位，高达 29.97 fps DNxHR HQ、SQ 和 LB 为 4K (4096 × 2160) 8 位，高达 29.97 fps DNxHR 444 为 2K (2048 × 1080) 12 位，高达 120 fps DNxHD 444 和 HQX 为 (1920 × 1080) 10 位，高达 120 fps DNxHD HQ、SQ 和 LB 为 (1920 × 1080) 8 位，高达 120 fps |
| 构造材质 | 铝合金 |
| 重量 | 3.31 公斤 (含集成侧卡槽，PL卡口及Gold Mount电池) 3.40公斤 (含集成侧卡槽，PL卡口及V-Lock电池) |
| 工作温度 | 0°C 至 40°C（32°F 至 104°F） |
| 储存温度 | -20°C 至 50°C（-4°F 至 122°F） |
| 相对湿度 | 0％ 至 85％，非冷凝状态 |
| 色彩管理 | 支持 33×33×33、32×32×32、26×26×26 和 17×17×17 3D LUT 配有 DSMC2 扩展器模块的 3D LUT 输出（数量可调） 用户可编程整形器 1D LUT 四面体插值，16 位处理 |
| 音频 | 集成双通道数字立体声麦克风，未压缩，24 位 48 kHz 配有 DSMC2 扩展器模块的 2 个附加通道（可选），未压缩，24 位 48 kHz |
| 远程控制 | 集成式 R.C.P. WiFi 天线 DSMC2 扩展器模块支持以太网、RS232 和 GPI 触发器 |
| 监视器输出 | DSMC2 扩展器模块支持 3G-SDI (HD-SDI) 和 HDMI 1080p RGB 或 4:2:2，720p RGB 或 4:2:2 480p RGB 或 4:2:2（仅限 HDMI) SMPTE 时间码，HANC 元数据，24 位 48 kHz 音频 |
| 监视器选项 | DSMC2 RED 4.7'' 触控液晶屏、DSMC2 RED 7.0" 触控液晶屏 和 DSMC2 RED 电子取景器（OLED）（无线连接) RED 9.0" 触控液晶屏、RED 7.0"触控液晶屏、RED 5.0" 触控液晶屏、RED 7" 专业版触控液晶屏、BOMB 电子取景器（OLED）和 BOMB 电子取景器（LCOS），兼容 DSMC2 LEMO 适配器 A 和 LCD/EVF 电线。 |
| REDCINE-X PRO传输格式 | 4K：DPX、TIFF、OpenEXR（.RED 格式，通过 RRebcode 插件） 2K：DPX、TIFF、OpenEXR（.RED 格式，通过 RRebcode 插件） 1080p RGB 4:2:2，720p 4:2:2：QuickTime、JPEG、AVID、AAF、MXF 1080p 4:2:0，720p 4:2:0：H.264、.MP4 |
| 视频编辑软件 兼容性 | Adobe Premiere Pro, AVID Media Composer, DaVinci Resolve, Edius Pro, Final Cut Pro, Vegas Pro |
| *技术规格反映了当前和预计的信息。一切都可以改变。 | |
| 感光器类型 | GEMINI 1540 万像素双感光度模式度 CMOS |
|---|---|
| 有效像素 | 5120 × 3000 |
| 感光器尺寸 | 30.72 mm x 18.00 mm (对角线: 35.61 mm) |
| 动态范围 | 16.5+ 档* |
| 最大数据速率 | 使用 RED 迷你存储卡 (≥ 480GB) 时最高 300 MB/s 使用 RED 迷你存储卡 (≤ 240GB) 时最高 225 MB/s |
| 最大帧速率 | 5K FH(全高) (5120 x 3000) 时为 75 fps 在 5K FF (5120 x 2700) 时为 96 fps, 在 5K 2.4:1 (5120 x 2160) 时为 120 fps 在 4K FF (4096 x 2160) 时为 120 fps, 在 4K 2.4:1 (4096 x 1728) 时为 150 fps 在 3K FF (3072 x 1620) 时为 150 fps, 在 3K 2.4:1 (3072 x 1296) 时为 200 fps 在 2K FF (2048 x 1080) 时为 240 fps, 在 2K 2.4:1 (2048 x 864) 时为 300 fps |
| 回放帧速率（项目时基） | 每秒 23.98、24、25、29.97、47.95、48、50、59.94、60 帧、所有分辨率 |
| REDCODE 设置 范围从 2:1 到 22:1 | 5K FH(全高) (5120 x 3000) 在 24 fps 时 REDCODE 最高 3:1 5K FH(全高) (5120 x 3000) 在 60 fps 时 REDCODE 最高 6:1 5K FF (5120 x 2700) 在 24 fps 时 REDCODE 最高 2:1 5K FF (5120 x 2700) 在 96 fps 时 REDCODE 最高 8:1 4K FF (4096 x 2160) 在 24 fps 时 REDCODE 最高 2:1 4K FF (4096 x 2160) 在 120 fps 时 REDCODE 最高 6:1 |
| REDCODE RAW 采集格式 | 5K FH(全高) 1.7:1 (5120 × 3000), 5K 全高 6:5 (3600 × 3000) 和 Ana 2x, 1.3x 5K FF (5120 x 2700)、2:1、2.4:1、16:9、6:5、4:1、8:1 和 Ana 2x、1.3x 4K FF (4096 x 2160)、 2:1、2.4:1、16:9、3:2、4:3、6:5、4:1、8:1 和 Ana 2x、1.3x 3K FF (3072 x 1620)、 2:1、2.4:1、16:9、3:2、4:3、5:4、6:5、4:1、8:1 和 Ana 2x、1.3x 2K FF (2048 x 1080)、 2:1、2.4:1、16:9、3:2、4:3、5:4、6:5、4:1、8:1 和 Ana 2x、1.3x |
| APPLE PRORES 格式 | ProRes 422 HQ、 ProRes 422 和 ProRes 422 LT 为 4K (4096 × 2160)、高达 29.97 fp ProRes 4444 XQ 和 ProRes 4444 为 2K (2048 × 1080)、高达 120 fps ProRes 422 HQ、ProRes 422 和 ProRes 422 LT 为2K (2048 × 1080)、高达 120 fps |
| AVID 编解码器 | DNxHR HQX 为 4K (4096 × 2160) 12 位、高达 29.97 fps DNxHR HQ、SQ 和 LB 为 4K (4096 × 2160) 8 位、高达 29.97 fps DNxHR 444 为 2K (2048 × 1080) 12 位、高达 120 fps DNxHD 444 和 HQX (1920 × 1080) 10 位、高达 120 fps DNxHD HQ、SQ 和 LB (1920 × 1080) 8 位、高达 120 fps |
| 构造材质 | 铝合金 |
| 重量 | 3.31 公斤 (含集成侧卡槽，PL卡口及Gold Mount电池) 3.40公斤 (含集成侧卡槽，PL卡口及V-Lock电池) |
| 工作温度 | 0°C 至 40°C（32°F 至 104°F） |
| 储存温度 | -20°C 至 50°C（-4°F 至 122°F） |
| 相对湿度 | 0％ 至 85％，非冷凝 |
| 色彩管理 | 支持 33×33×33、32×32×32、26×26×26 和 17×17×17 3D LUT 配有 DSMC2 扩展器模块的 3D LUT 输出（数量可调） 用户可编程整形器 1D LUT 四面体插值，16 位处理 |
| 音频 | 集成双通道数字立体声麦克风，未压缩，24 位 48 kHz 配有 DSMC2 扩展器模块的 2 个附加通道（可选），未压缩，24 位 48 kHz |
| 远程控制 | 集成式 R.C.P. WiFi 天线 DSMC2 扩展器模块支持以太网、RS232 和 GPI 触发器 |
| 监视器输出 | DSMC2 扩展器模块支持 3G-SDI (HD-SDI) 和 HDMI 1080p RGB 或 4:2:2，720p RGB 或 4:2:2 480p RGB 或 4:2:2（仅限 HDMI） SMPTE 时间码，HANC 元数据，24 位 48 kHz 音频 |
| 监视器选项 | DSMC2 RED Touch 4.7" 触控液晶屏、DSMC2 RED Touch 7.0" 触控液晶屏和 DSMC2 RED 电子取景器 (OLED)，配无线连接。 RED Touch 9.0" 触控液晶屏、RED Touch 7.0" 触控液晶屏、RED Touch 5.0" 触控液晶屏、RED PRO 7" 触控液晶屏、BOMB 电子取景器 (OLED) 和 BOMB 电子取景器 (LCOS)，兼容 DSMC2 LEMO 适配器 A 和触控液晶屏/电子取景器电缆。 |
| REDCINE-X PRO传输格式 | 4K：DPX、TIFF、OpenEXR（.RED 格式，通过 RRebcode 插件） 2K：DPX、TIFF、OpenEXR（.RED 格式，通过 RRebcode 插件） 1080p RGB 4:2:2，720p 4:2:2：QuickTime、JPEG、AVID AAF、MXF 1080p 4:2:0，720p 4:2:0：H.264、.MP4 |
| 视频编辑软件 兼容性 | Adobe Premiere Pro、Avid Media Composer、DaVinci Resolve、Edius Pro、Final Cut Pro、Vegas Pro |
| *技术规格反映了当前和预计的信息。一切都可以改变。 | |
